郑州办公室装修——现场立面放线与深化

郑州办公室装修现场放线与深化的重要性

5

一、办公室装修立面装饰定位 (分A、B两个步骤)

       就是在办公室设计平面尺寸定位的基础上把立面上的装饰如实的反映到墙面上,必须明确在墙面上的不同材质的部位和大小,这样方便施工交底,不容易出错,而且发现尺寸或比例有问题时可以及时调整。

A阶段办公室装修放线工作内容:

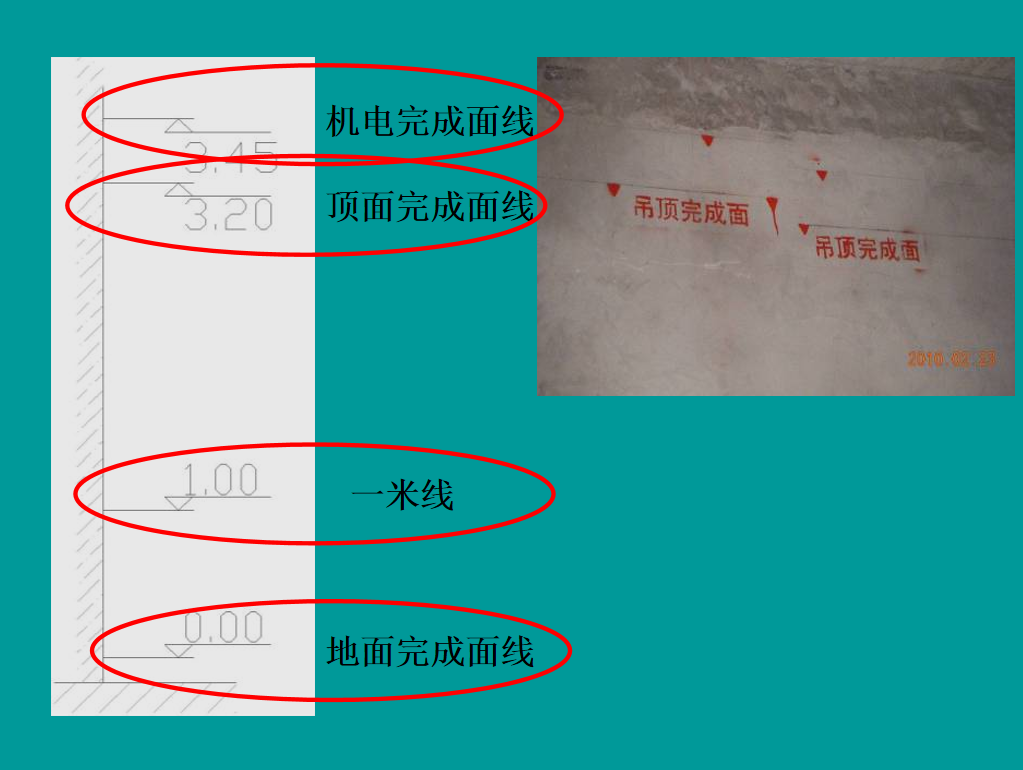

     1、根据土建移交标高线确定一米线,然后根据一米线,按照图纸要求分别画出地面完成面线、顶面完成面线、吊顶内机电完成面线

    2、根据各墙面材质及施工方法等准确在墙面上画出个转折面完成线。

    3、根据完成的地面、顶面完成面线复核现场尺寸与图上尺寸是否相符,实际标高是否能满足设计要求。

    4、与各专业安装单位(包括:空调、消防及强、弱电单位等)进行图纸会审,了解现场路游走向,了解风管、桥架等尺寸,绘制机电施工剖面图,以便确定顶面机电完成面线。

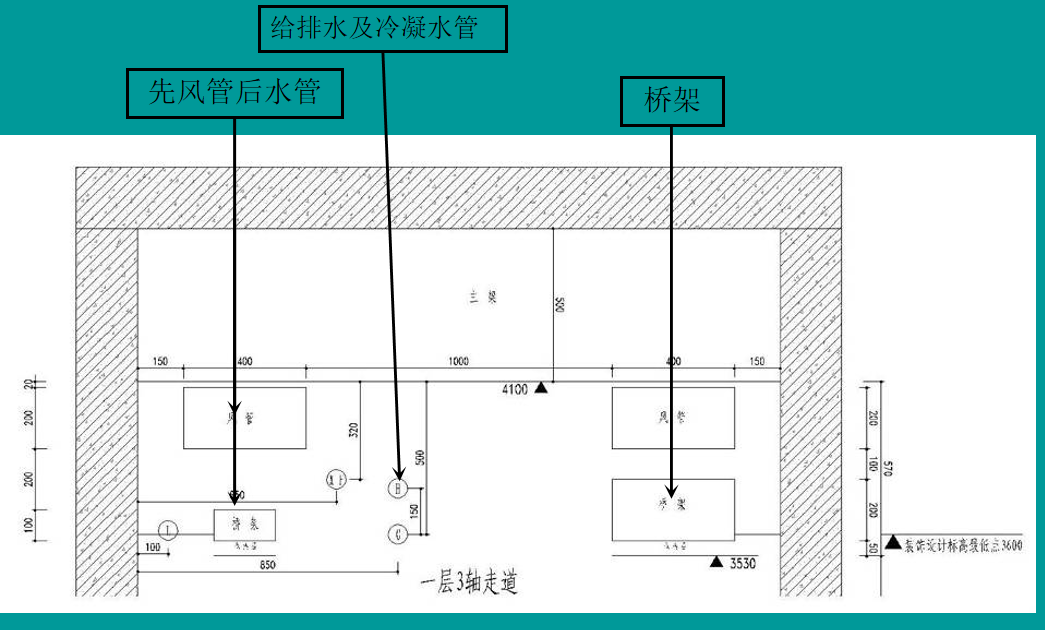

国家应急新闻中心一层顶面机电路游走向排布图



B阶段办公室装修放线工作内容:

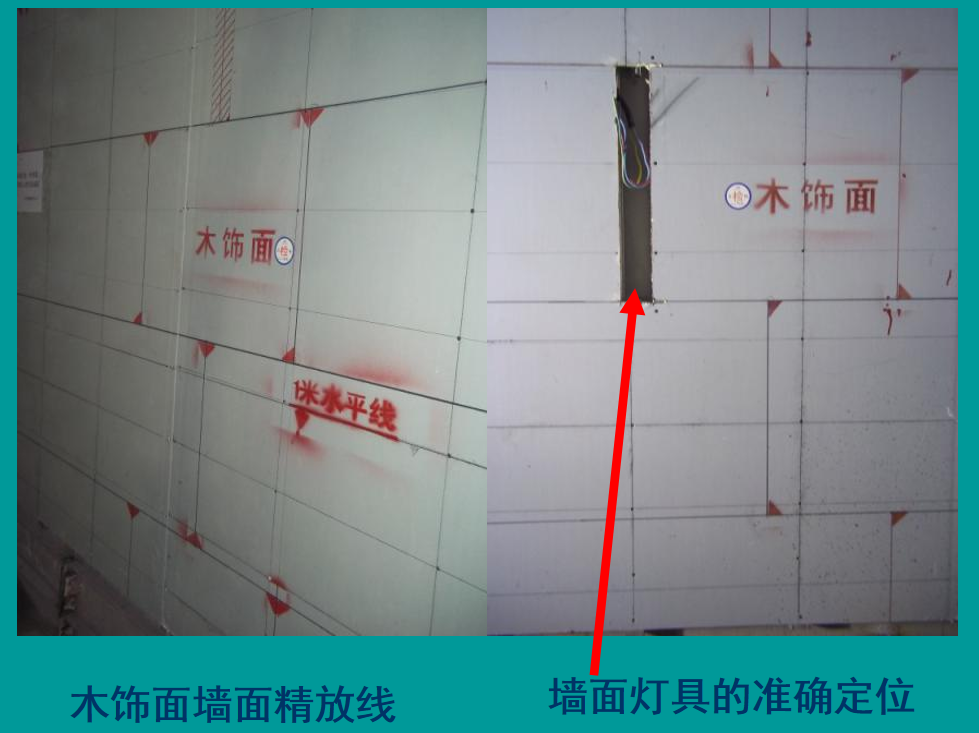

     1、依照立面详图,墙面材料排版精放线。

     2、根据墙面排版放线,做机电等控制面板的准确定位。

     3、根据墙面精放线核实图纸尺寸,研究施工细节做法,并将尺寸等反回到图纸上,形成准确的加工图。

    4、根据墙面精放线,在图纸上调整机电等控制面板的位置。


二)节点深化修改


       就是在做好平面尺寸定位和立面装饰定位的基础上,对一些不同材质的收口或有造型的部位进行细化,尤其是一些内部结构部分,由于设计图上一般都不会这么详细,所以一定要出的比较细,才能方便工人施工,不会出错。有些还要预先留好收口位置,分析施工的先后顺序,确保施工工艺的合理化。

办公室装修节点深化修改阶段放线工作内容:

     1、依照节点详图,局部精准放线。

     2、根据墙面排版放线,做机电等控制面板的准确定位。

     3、根据设计图纸,结合现场放线,研究墙、顶、地面交接节点做法。

     4、根据墙、顶、地面精放线,绘制大样制作节点图。

三) 现场施工技术交底和监督指导


        就是在完成以上三个步骤后,对现场的施工管理员以及施工班组进行技术交底,确保深化图纸能够实施下去,统一施工做法,便于管理,在郑州办公室装修施工过程中深化设计师要肩负起质量监督和施工规范。如果现场有疑问应该及时解决,协助项目部管理好项目。

四、办公室装修深化设计工作与现场放线紧密结合的必然要求

      郑州办公室装修工程,产品化装饰是大势所趋。怎样才能最大限度体现装饰工程产品化的优势?现场的深化设计和放线工作的协调配合是个关键。产品化装饰,意味着现场手工制作工作将逐步减少,而大量的工作,如:木饰面、石材、玻璃、地毯等等东西都将转向后场生产,而且要求生产厂精准度越来越高。半成品到现场后只需按照图纸和现场放线安装就好了。这样一来,我们的深化设计和现场放线工作就显得非常关键,没有精准的放线、没有准确的深化图纸,产品化装饰就无从谈起。

   “磨刀不误砍柴功”,郑州办公室装修的现场图纸深化和现场放线工作相当于在磨刀,看上去是花了大量的时间、精力,但事实证明,这样做是值得的,我们在深化设计和现场放线上多下功夫,大大减少了后场加工的犯错几率,保证了工程的质量和进度。以往,我们的现场放线完全是有班组来完成,似乎我们的深化设计很少参与,大家感觉放线是施工员和班组的事,你放你的线,我画我的图,相互之间几乎不做沟通或者沟通脱节,往往造成放的线和画的图总是对不上,从而导致后场加工的半成品到现场安装错误百出,造成了大量的浪费也耽误了工程的进度。

      所以我们认为,郑州办公室装修现场设计必须参与策划、跟踪、指导放线,我们的放线必须要在前期策划到位。我们的图纸深化也必须是跟着放线的进度,一边深化一边放线,一边放线一边深化,层层深入。保证我们的图纸是真正与现场相符的图纸,纸上的图和地上墙上的图完全吻合。只有这样我们的深化图纸、现场基层处理、后场半成品加工才能做到一步到位步步到位。
